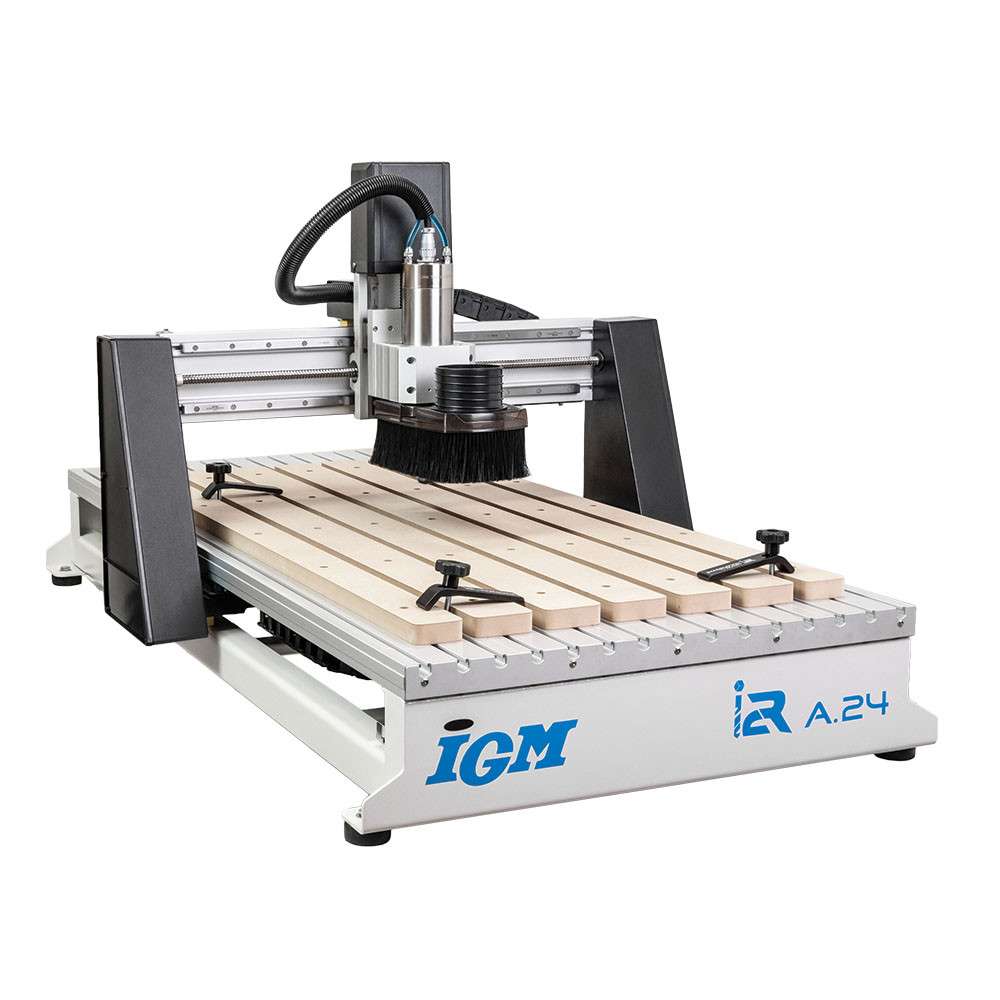

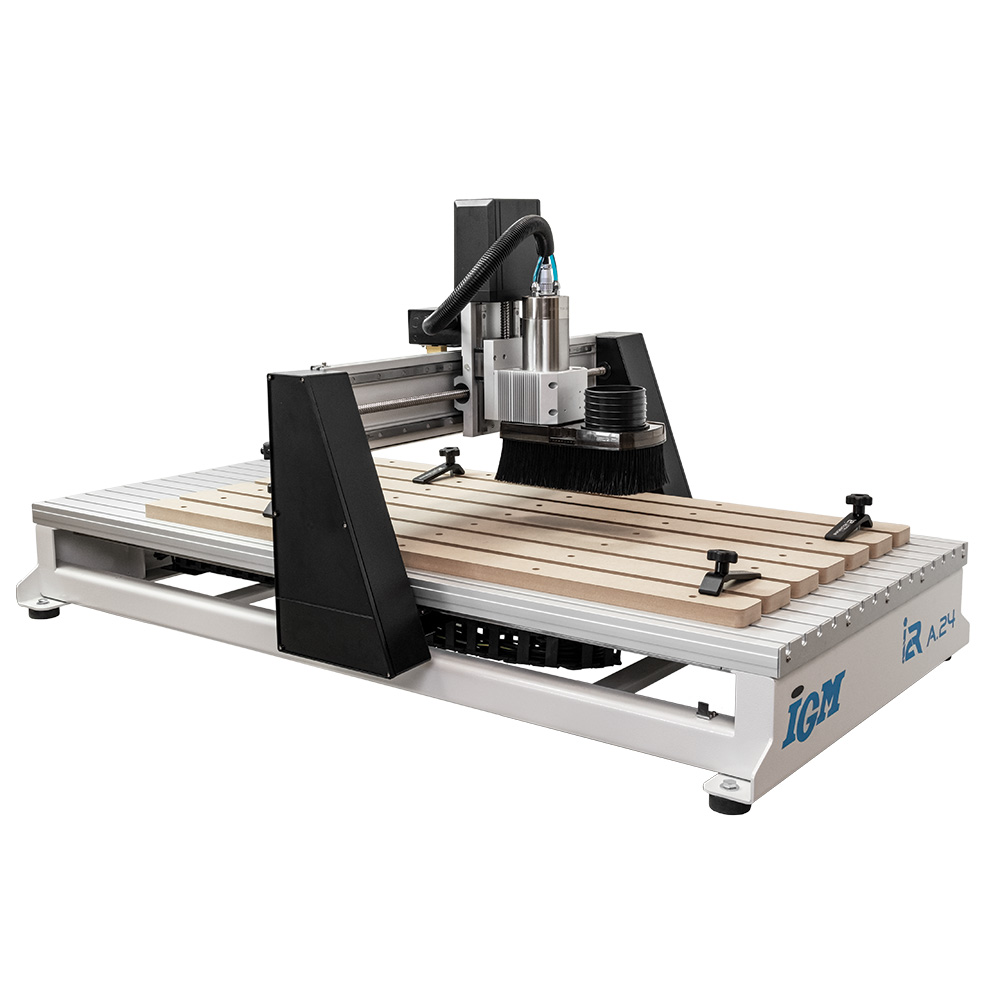

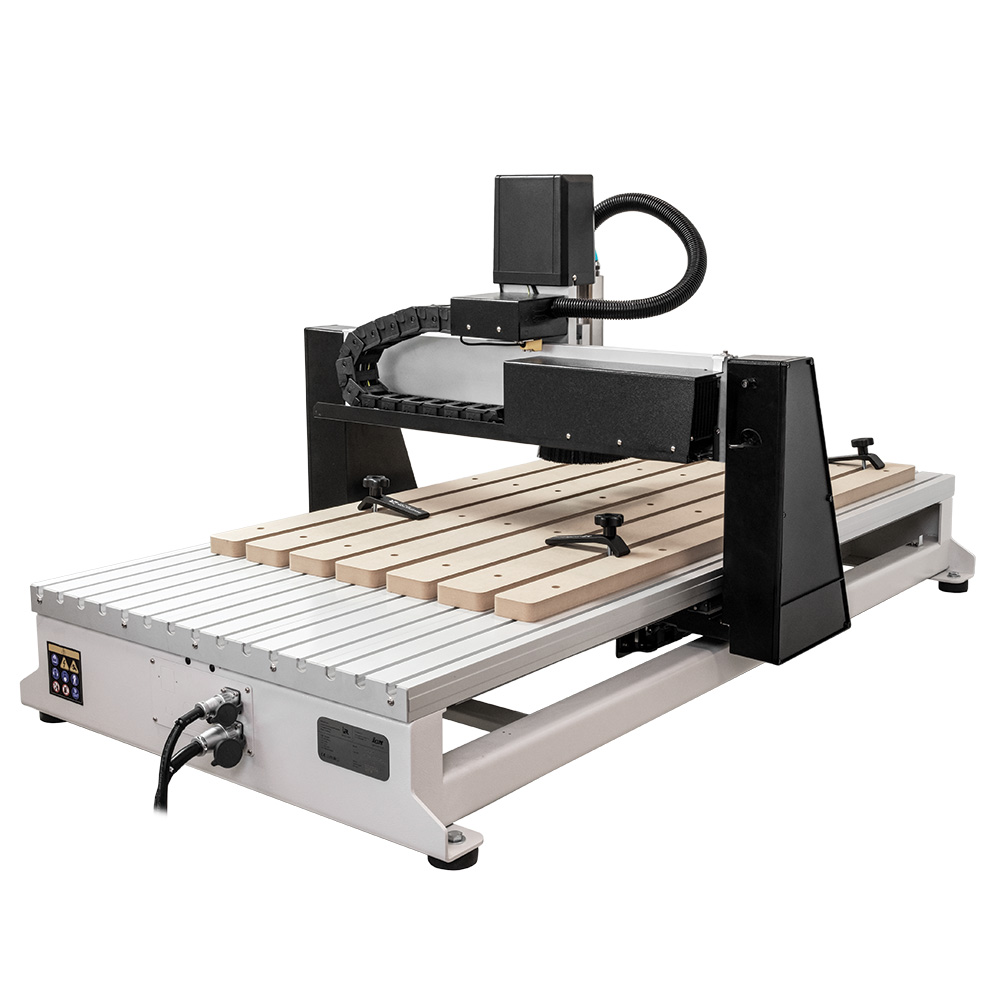

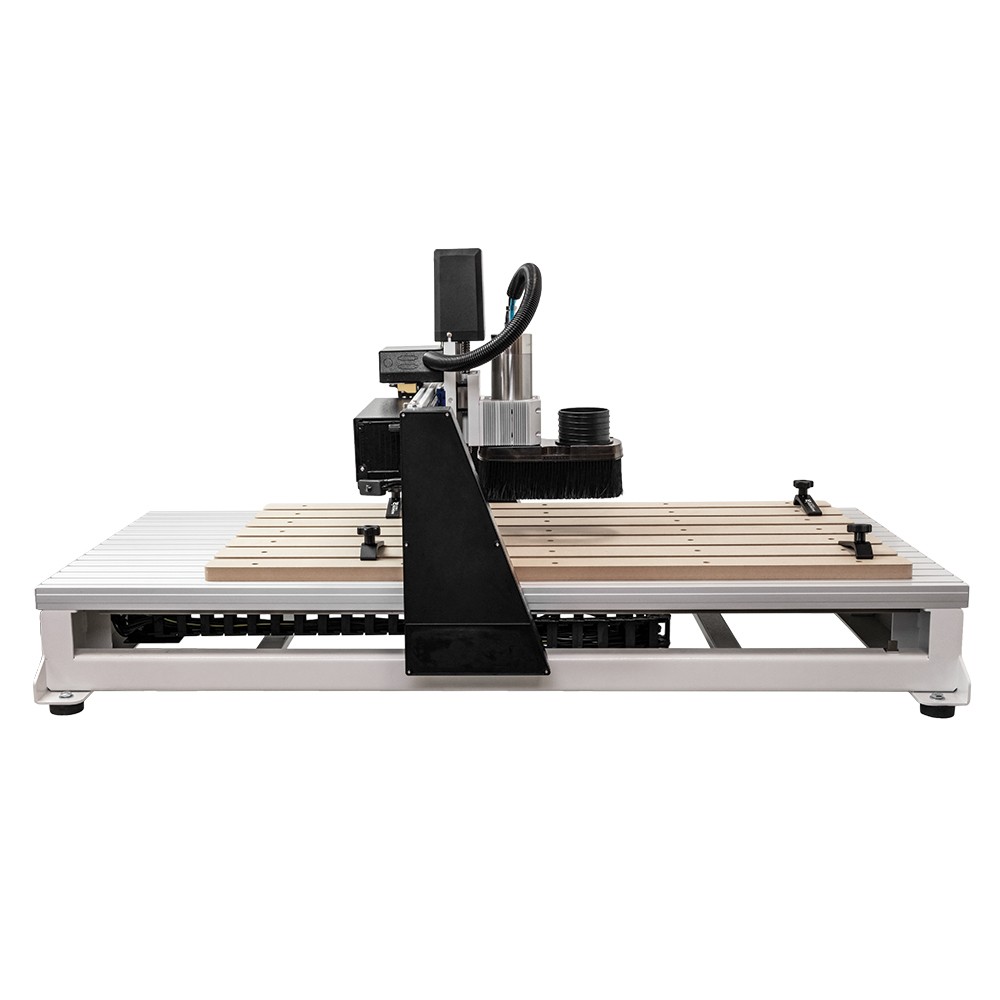

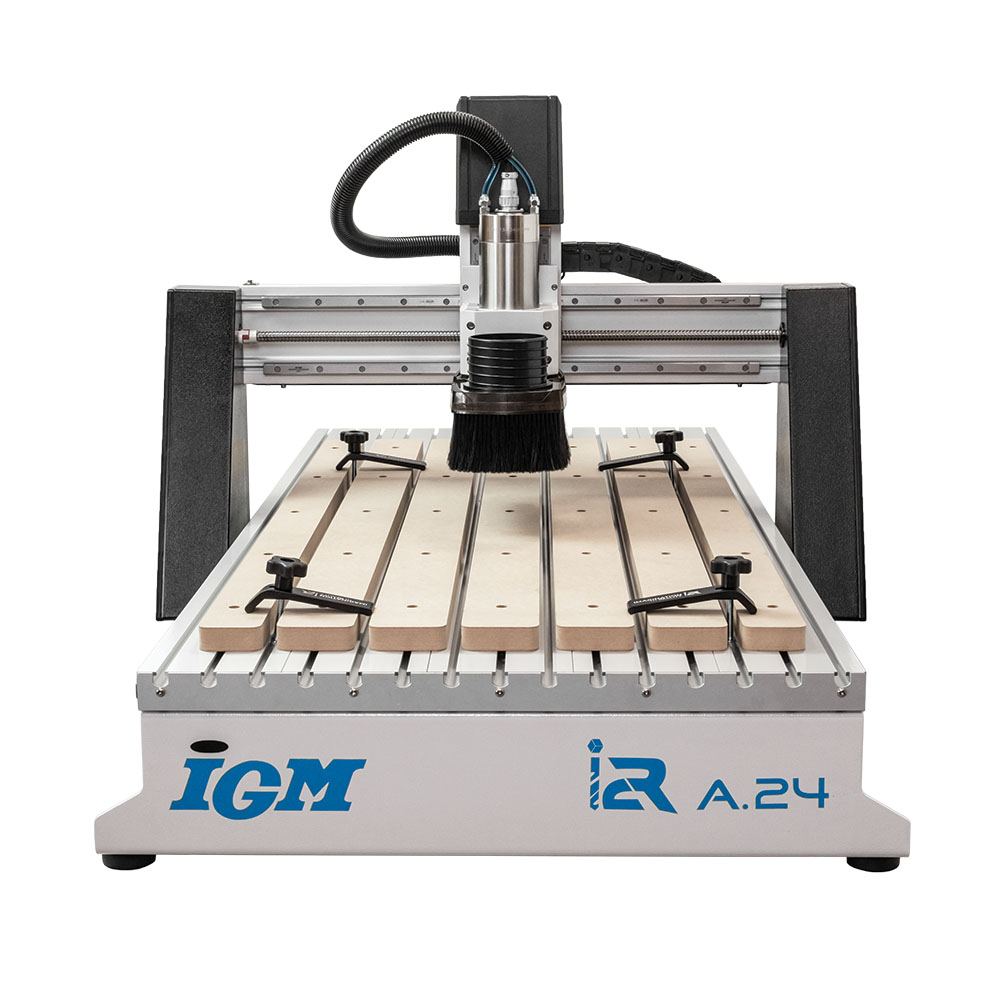

i2R A24 CNC-fres – kompakt 3-akset 2D/3D maskin for tre, plast og metall

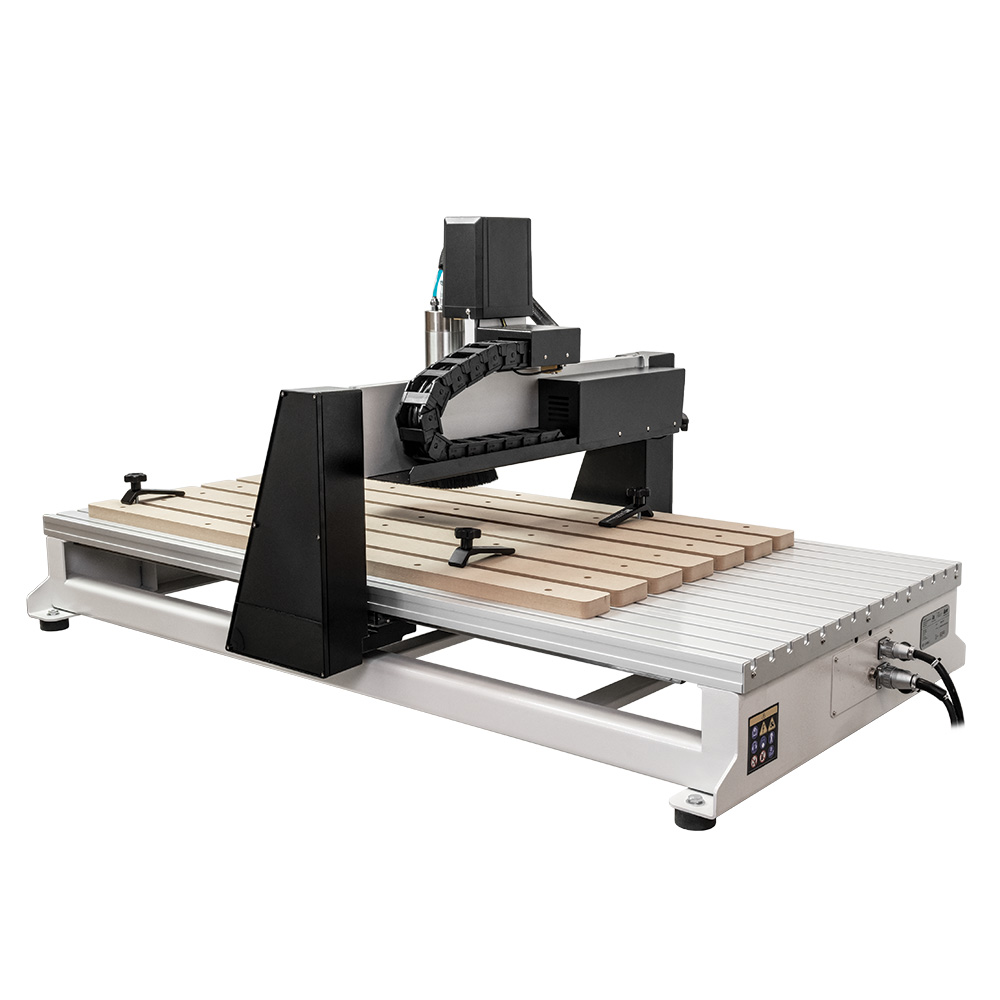

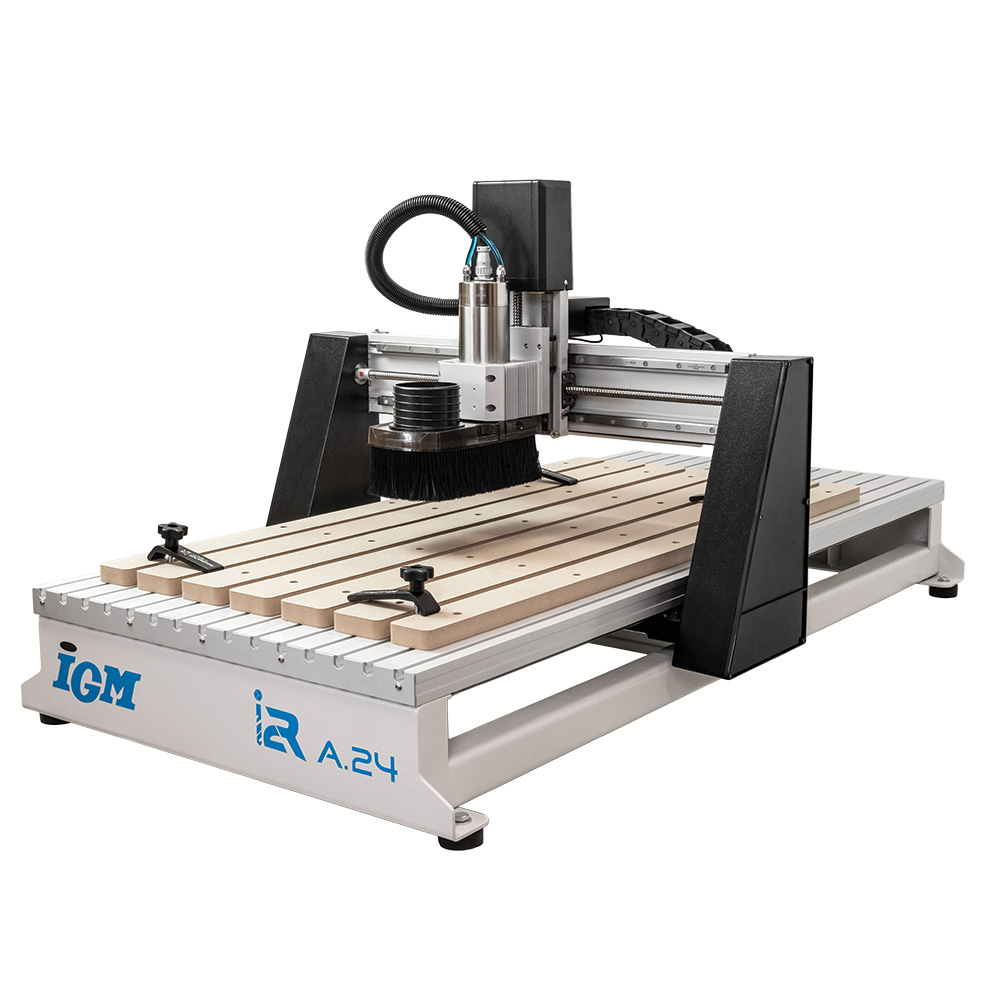

IGM i2R A24 er en kompakt og presis 3-akset CNC-fres for 2D- og 3D-bearbeiding av tre, plast og metall. Maskinen er utstyrt med en kraftig 2200 W væskekjølt spindel og har et arbeidsområde på 610 x 1220 mm. Den styres enkelt via UCCNC-programvare, og magnetiske sensorer sikrer nøyaktig kalibrering av alle akser.
Hovedegenskaper
• Væskekjølt spindel på 2,2 kW
• Arbeidsområde: 610 x 1220 x 150 mm (X/Y/Z)
• Presise kuleskruer (ball screws)
• Prismatiske lineærføringer på alle akser
• Integrerte magnetiske sensorer på alle akser

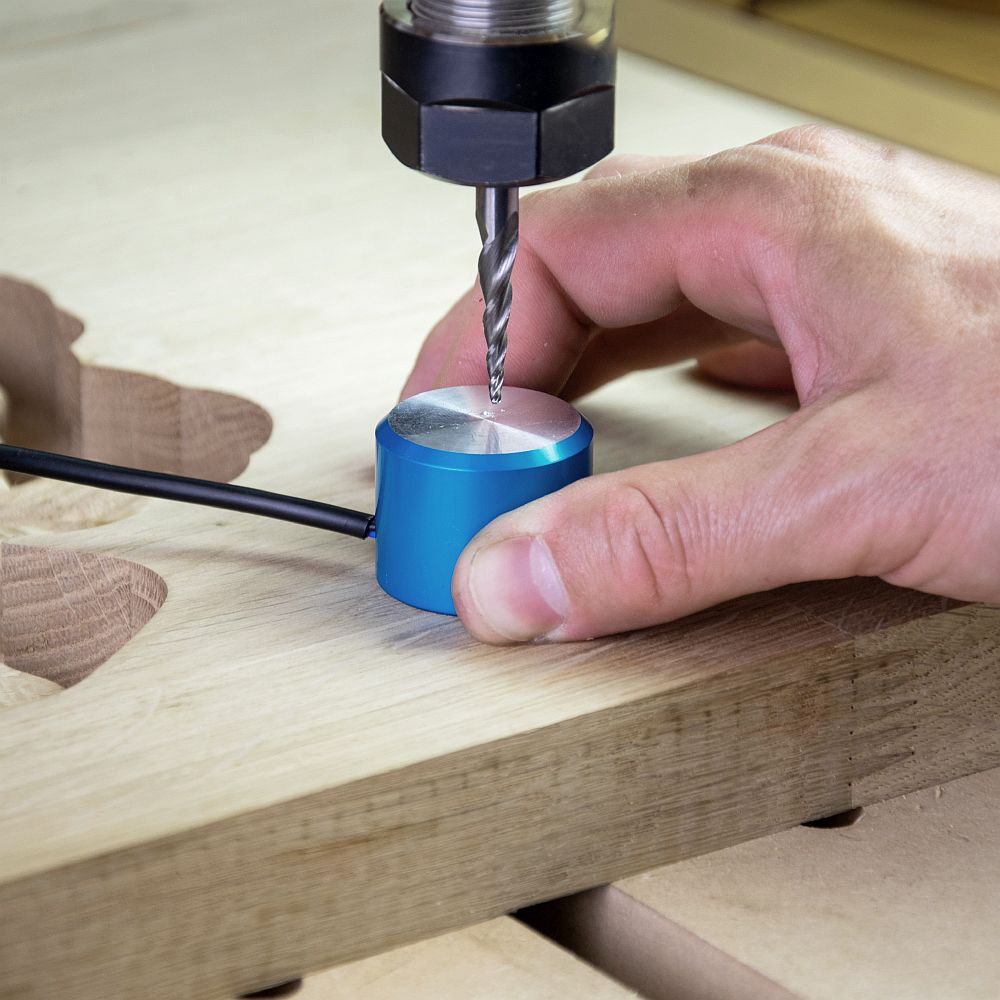

• Z-akse berøringssensor for verktøymåling
• Stabilt og plant aluminiumsbord med T-spor og MDF-plater
• Egnet for både 2D- og 3D-bearbeiding
• Enkel styring via PC med sanntids 3D-visning
• Repeteringsnøyaktighet: 0,05 mm
Beskrivelse
IGM i2R A-serien er blant de beste kompakte CNC-maskinene på markedet, og kombinerer høy presisjon, ytelse og brukervennlighet. Maskinen er utviklet for både hobbybrukere, små bedrifter og profesjonelle, og kan oppgraderes med tilleggsutstyr som roterende 4. akse.

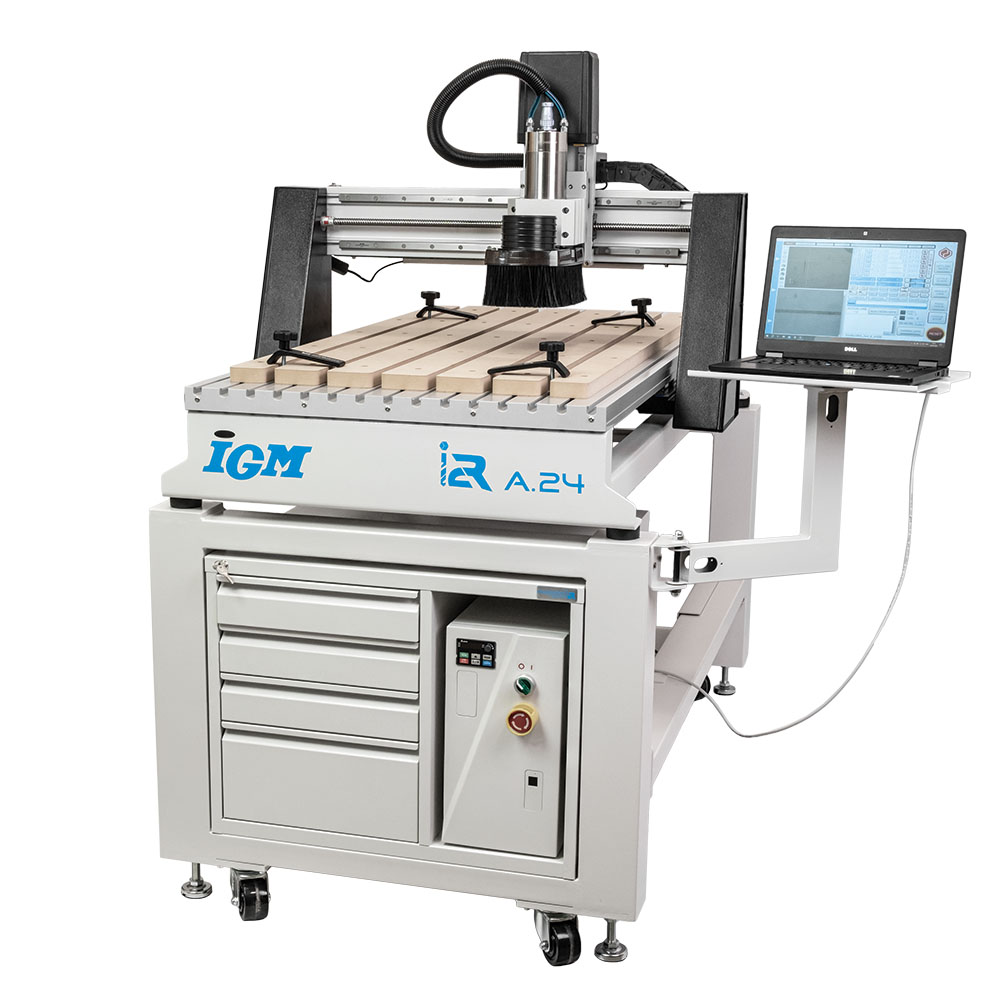

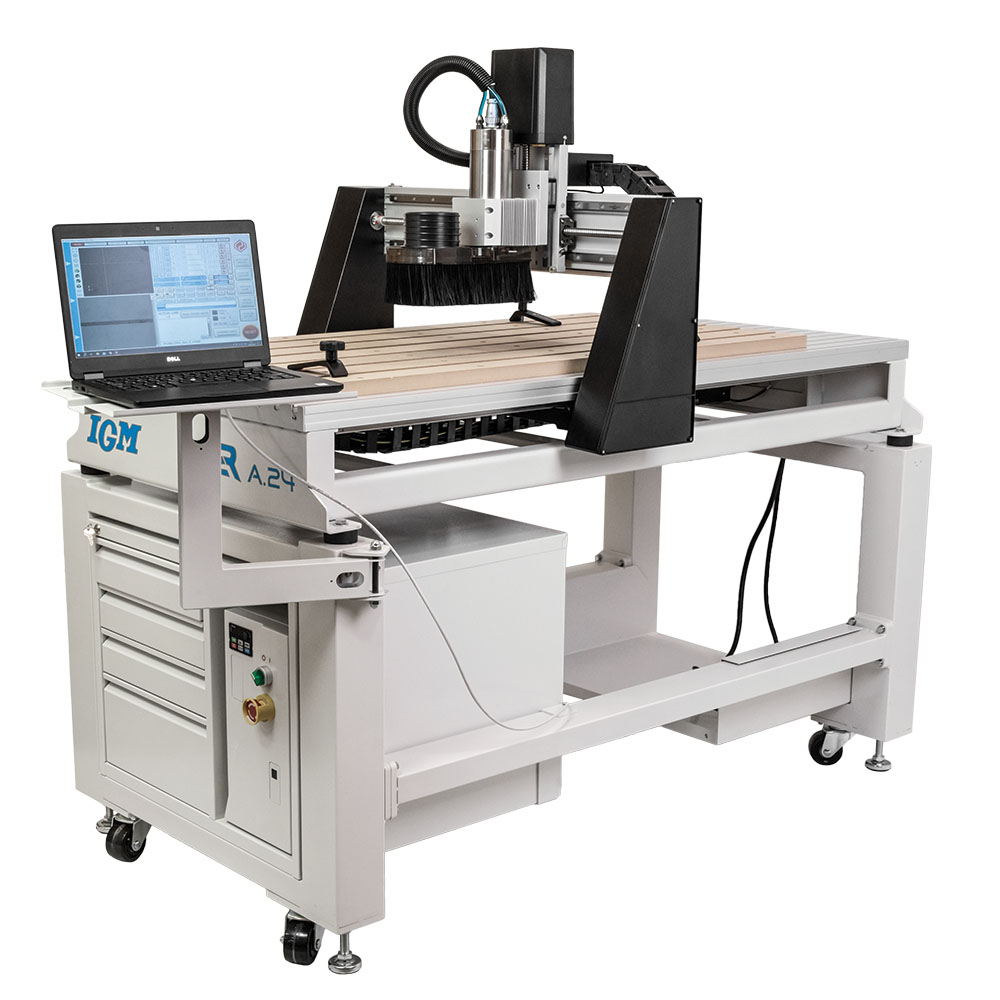

Maskinen styres via en Windows-PC med UCCNC-programvare, som har et intuitivt brukergrensesnitt og mange funksjoner – også godt egnet for mindre erfarne brukere.

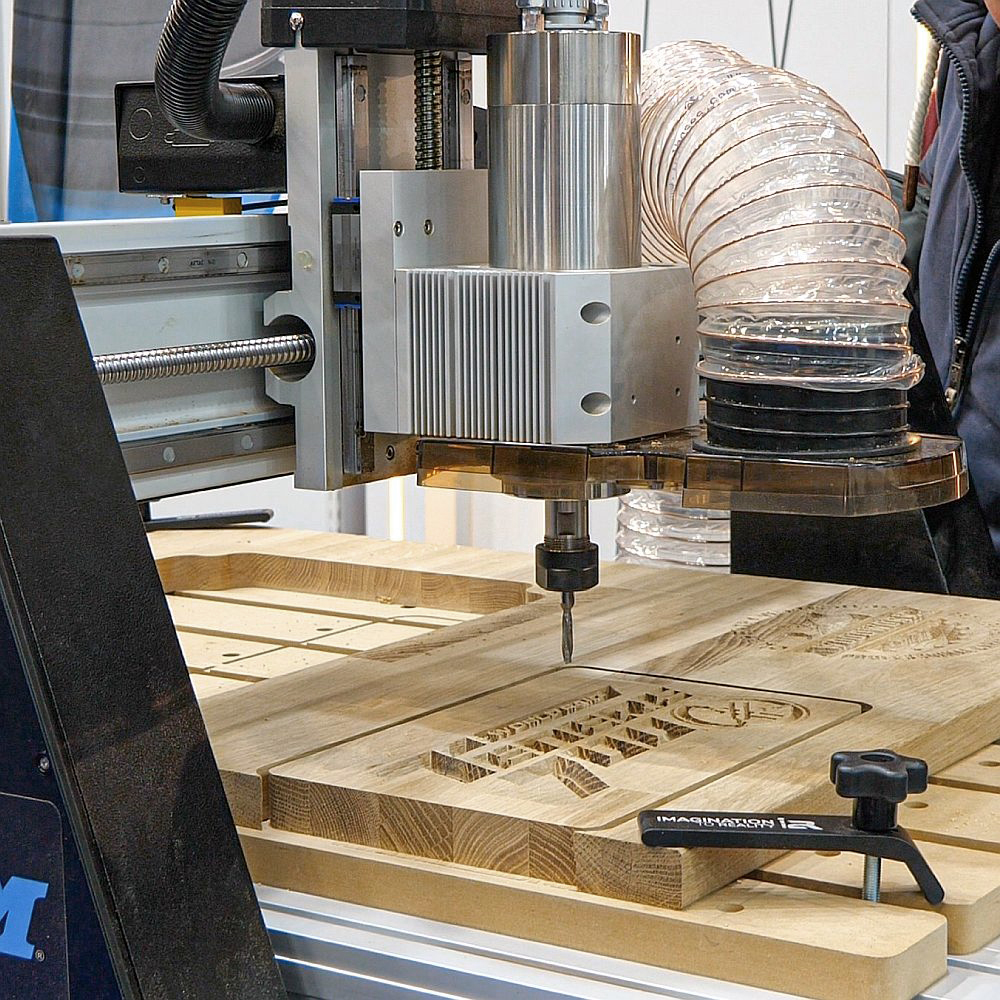

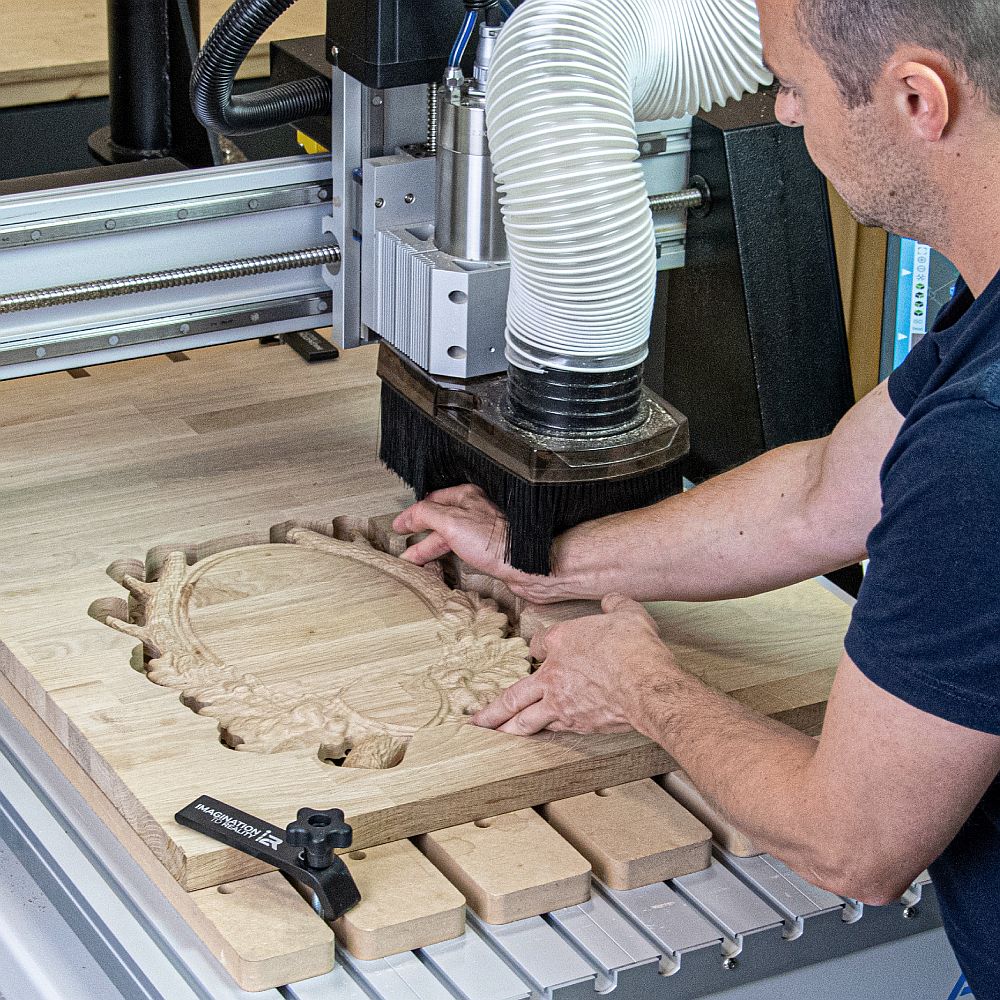

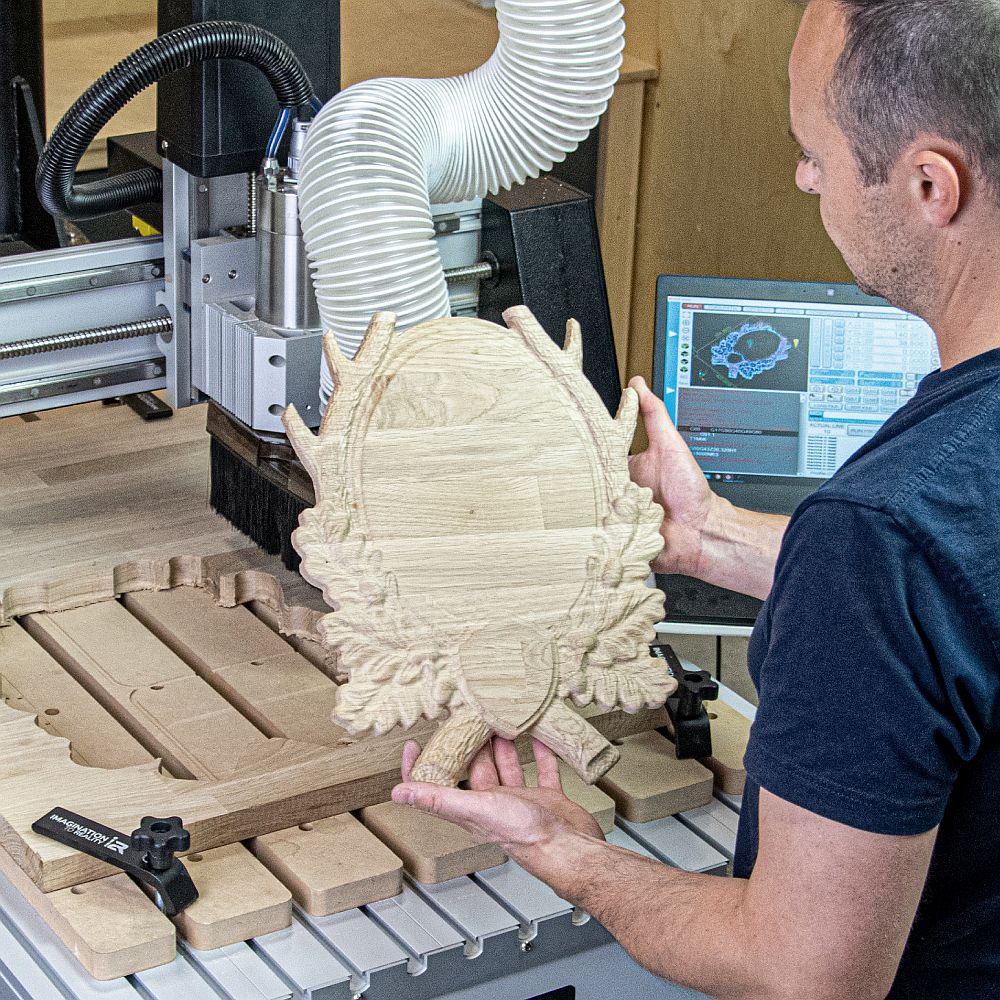

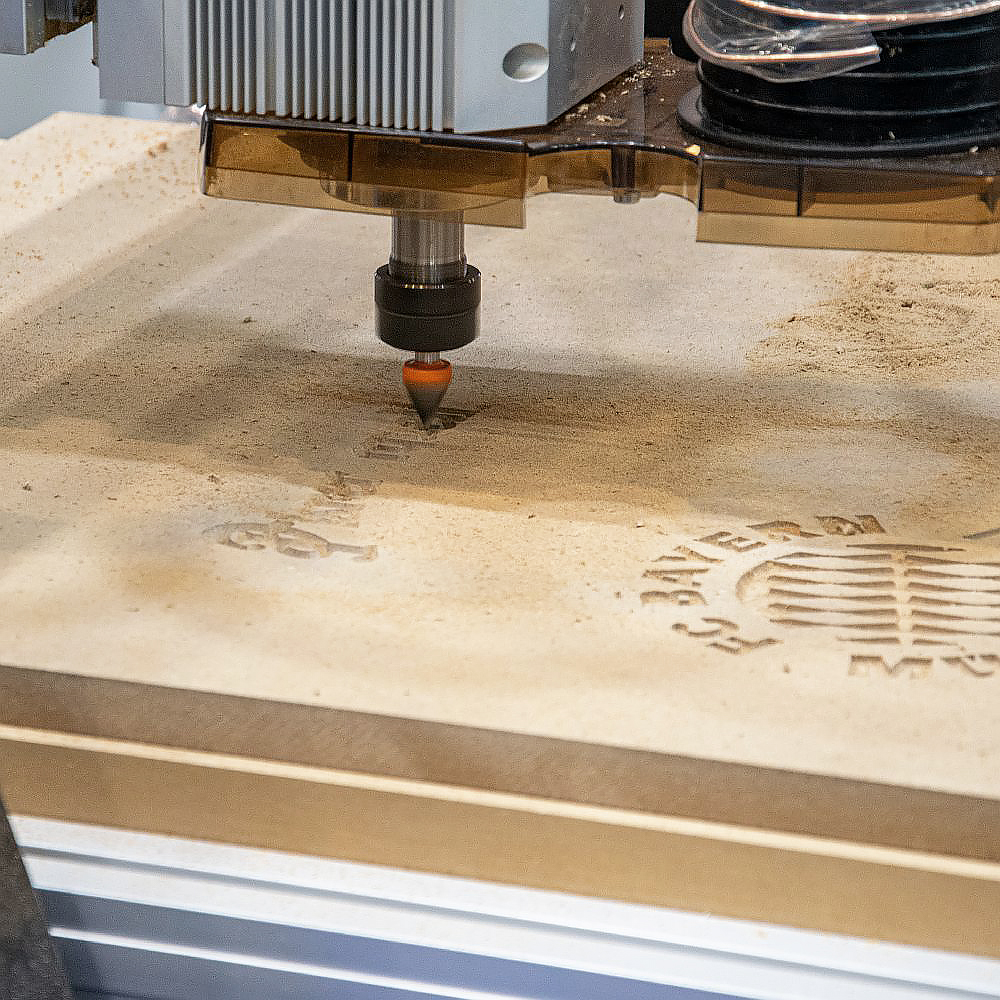

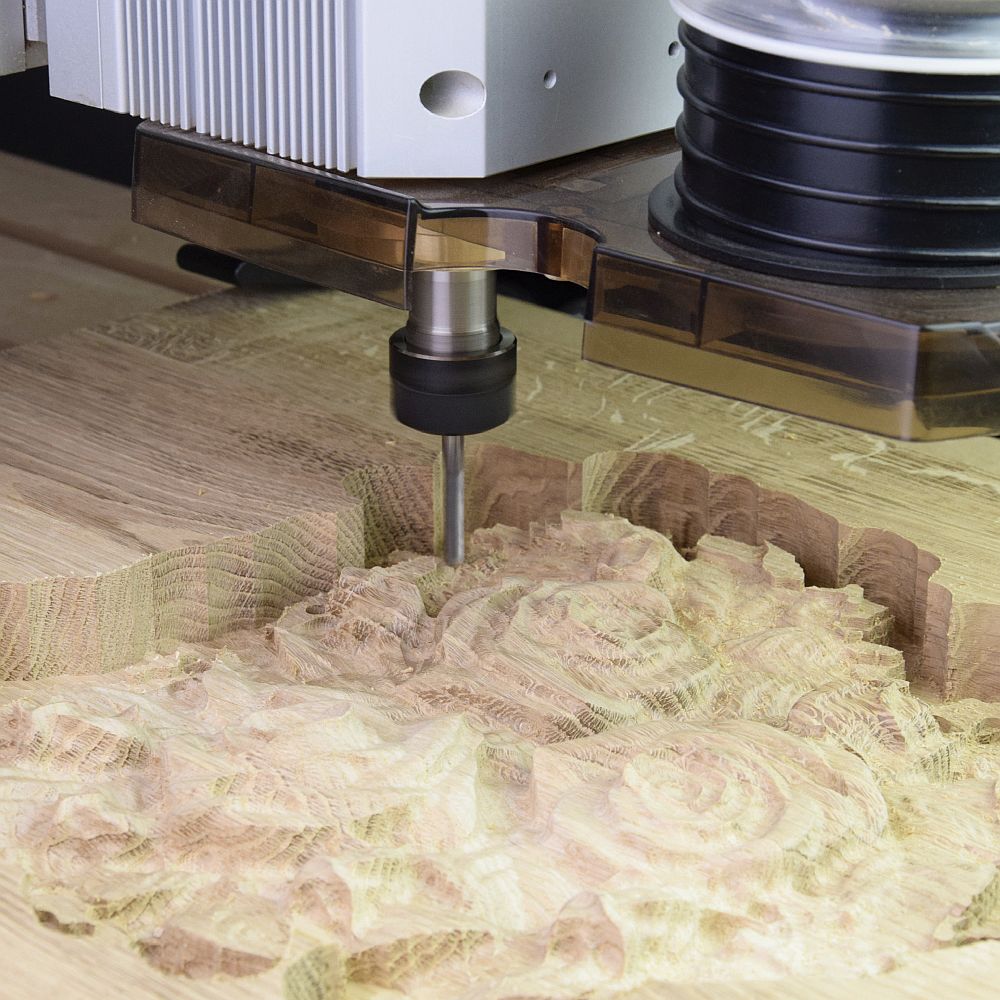

Den kan bearbeide materialer som tre, MDF, plast, skum, polystyren, messing og aluminium. Typiske bruksområder er produksjon av møbeldeler, intarsia, 3D-modeller, skilt, prototyper og merking.
Konstruksjon og presisjon

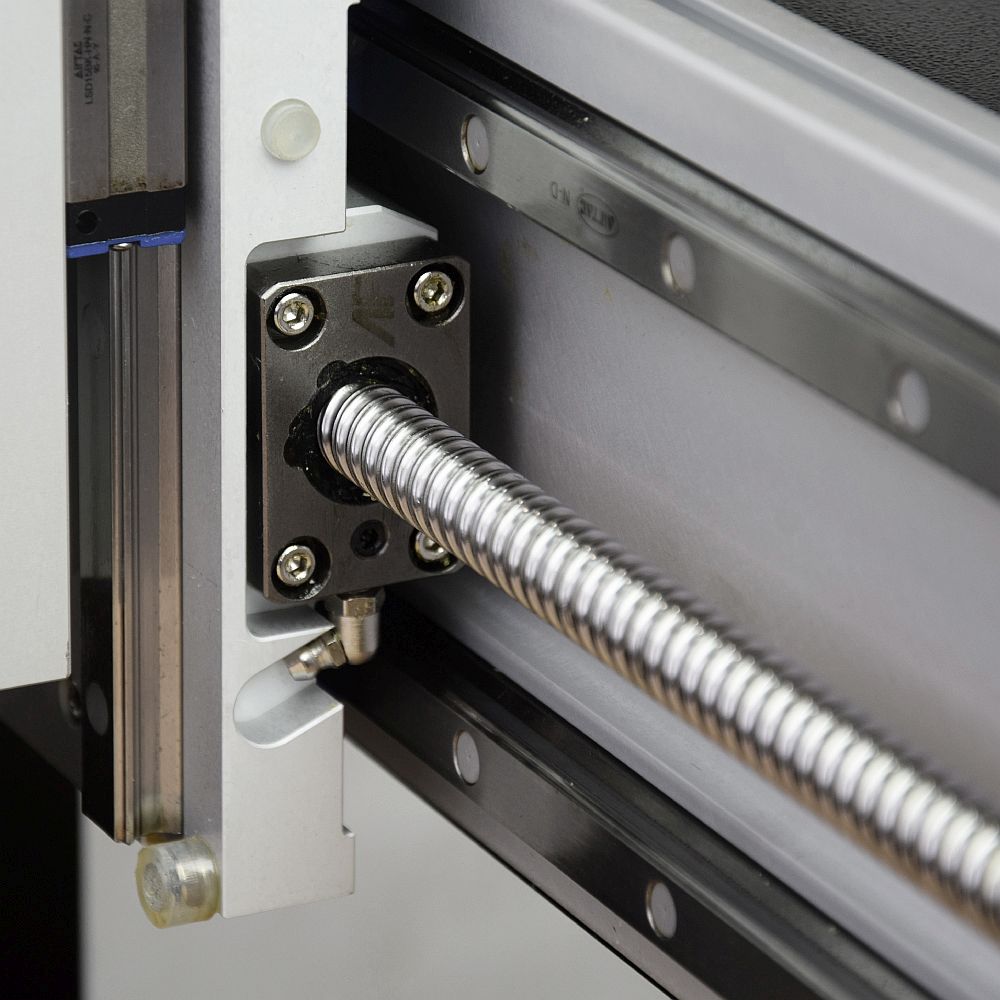

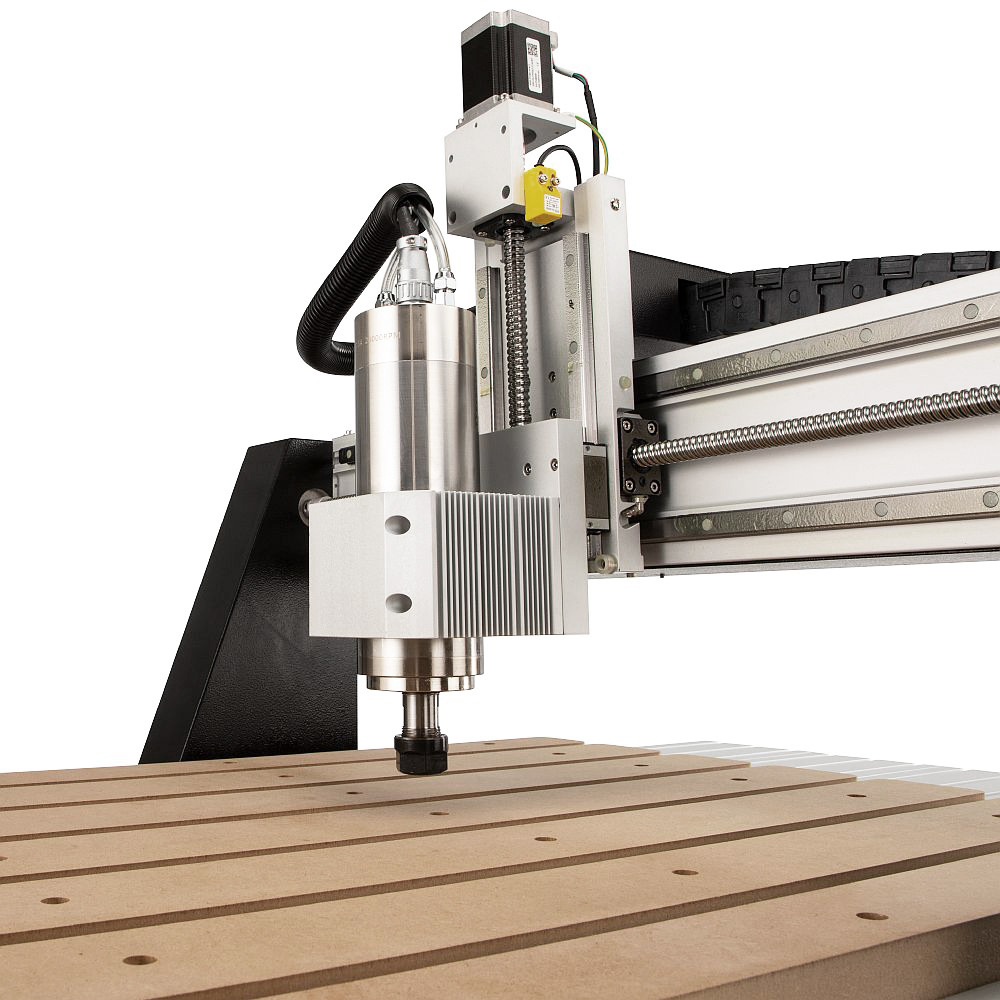

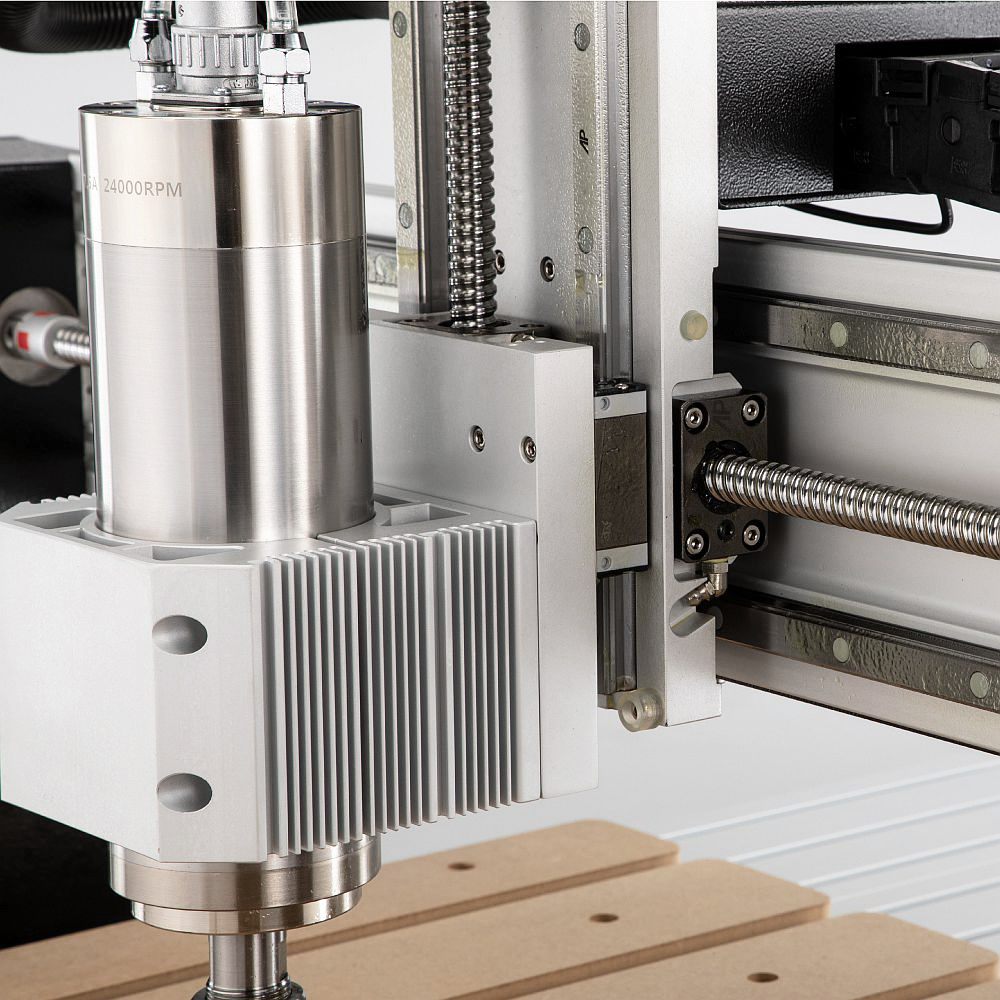

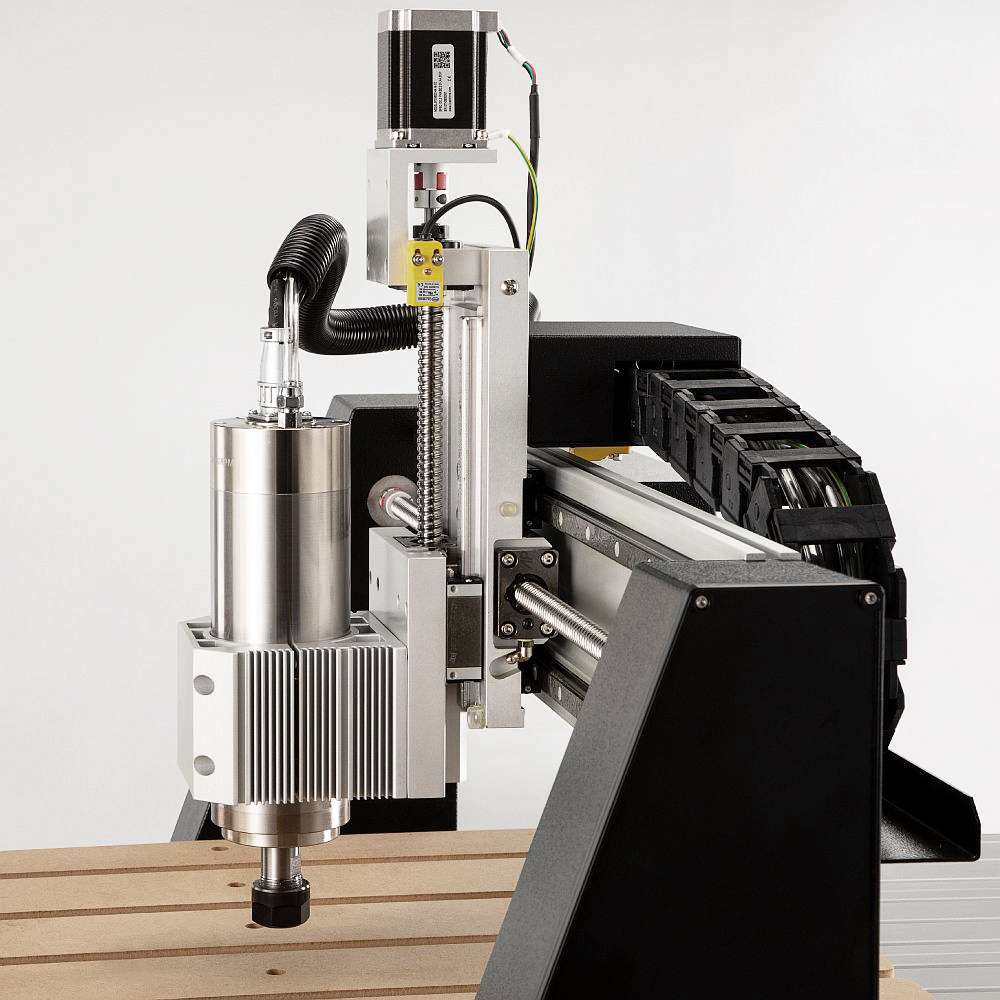

Maskinen er bygget med 16 mm kuleskruer og presise, lavfriksjons lineærføringer på alle akser. Dette gir svært høy nøyaktighet uten bruk av reimer eller gir, som ellers kan redusere presisjon og skape vibrasjoner.
Både kuleskruer og føringer er utstyrt med resirkulerende kulelager som tåler høy belastning og gir minimal slark.

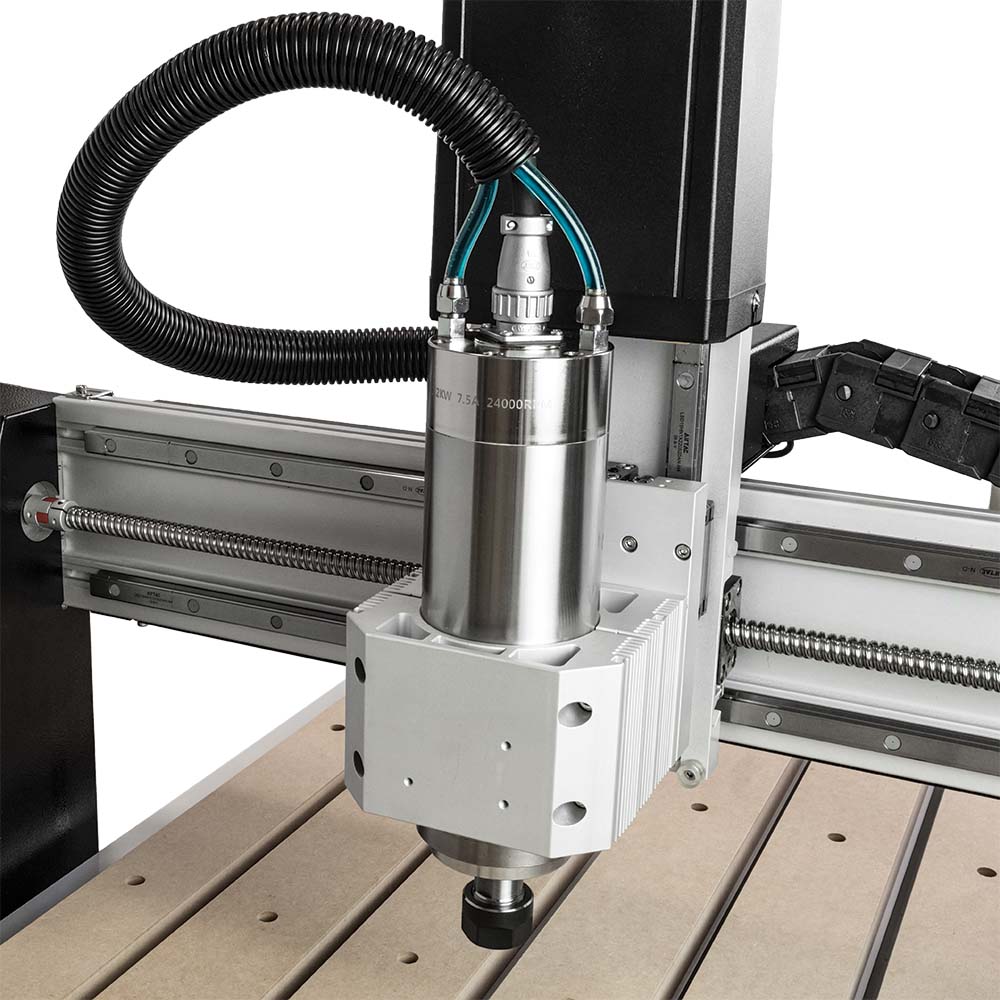

Den væskekjølte spindelen gir lengre levetid og bedre ytelse enn tradisjonelle luftkjølte løsninger. Sammen med kraftige steppermotorer sikrer dette stabil drift – også ved kontinuerlig bruk gjennom hele arbeidsdagen.
Arbeidsbord og oppspenning

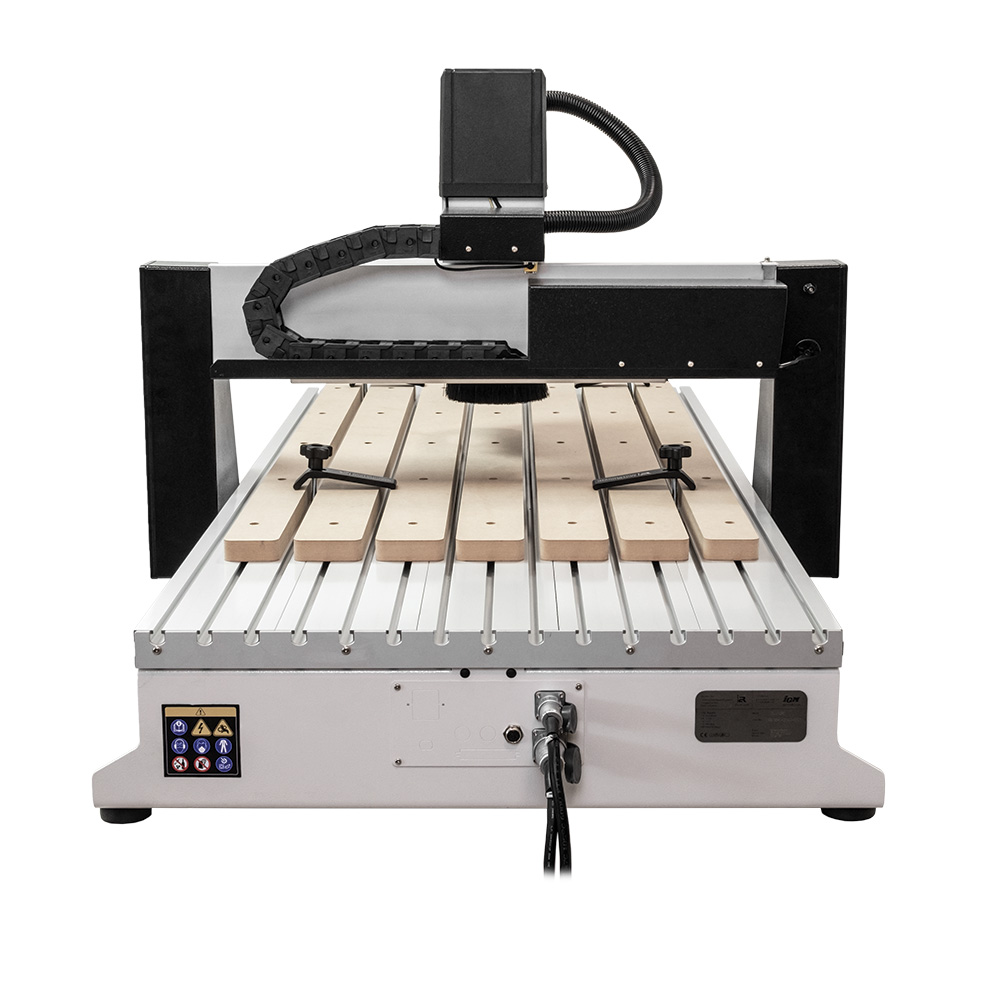

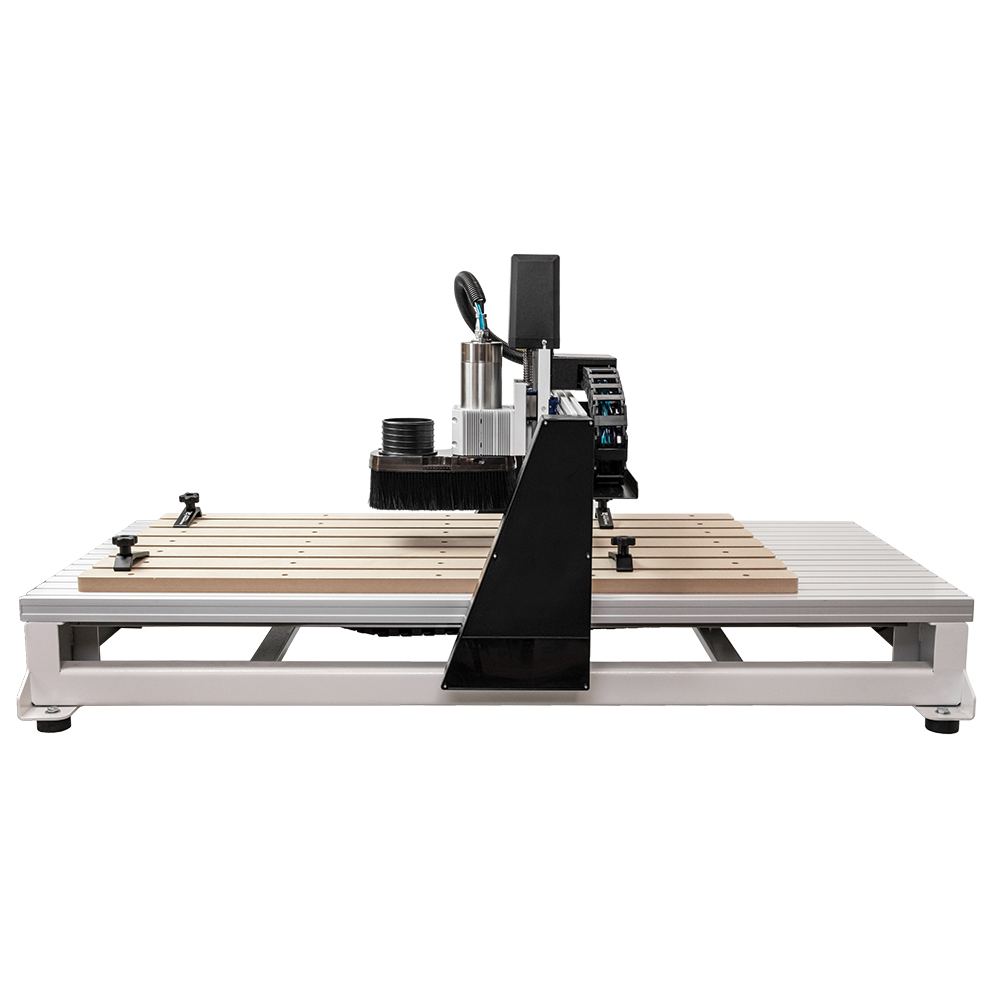

Maskinen har en solid sveiset stålkonstruksjon og et 40 mm tykt aluminiumsbord med integrerte MDF-plater. Disse sikrer stabil oppspenning av emnet og beskytter både verktøy og bord.

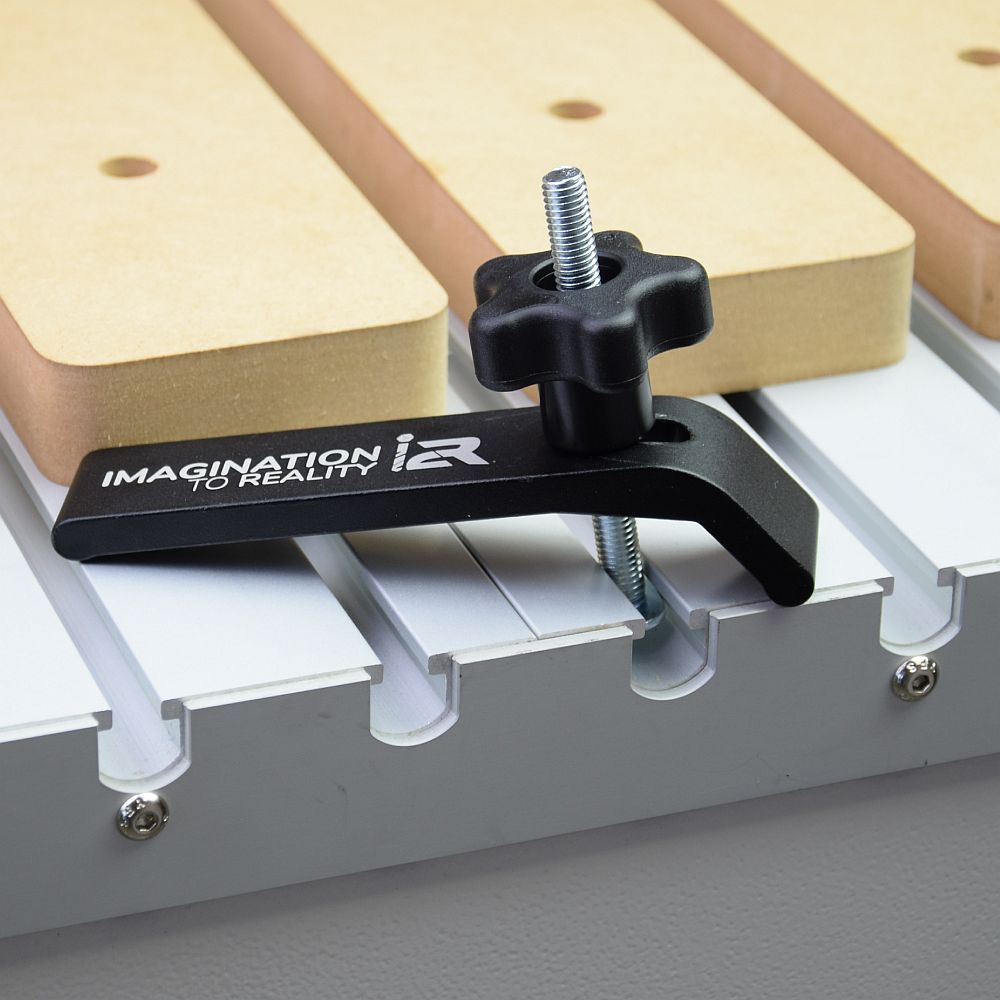

T-spor mellom MDF-platene gjør det enkelt å montere klemmer, støvavsug eller tilleggsutstyr som roterende akse.
Smart sensorteknologi
Maskinen er utstyrt med magnetiske posisjonssensorer på alle akser som hindrer at portalen treffer endestopp. Dette muliggjør automatisk referansekjøring (HOME-funksjon) og nøyaktig kalibrering av maskinen.

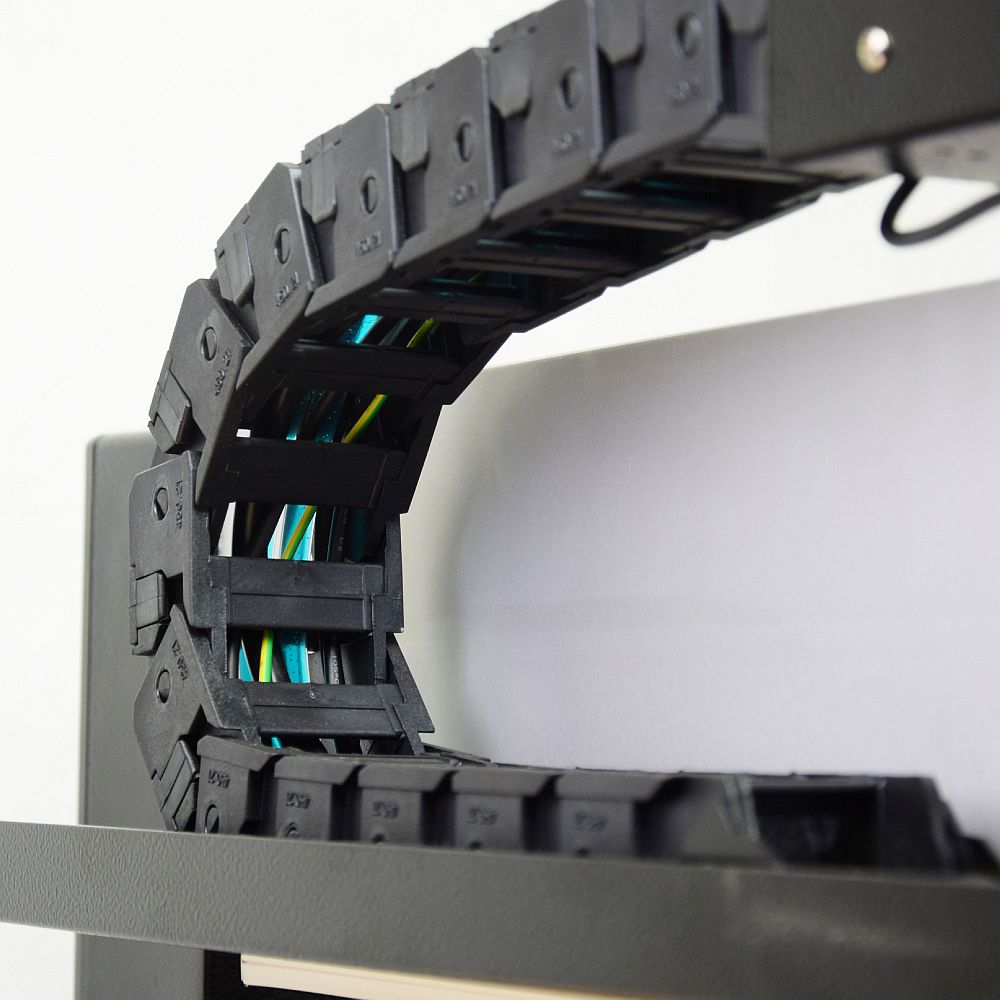

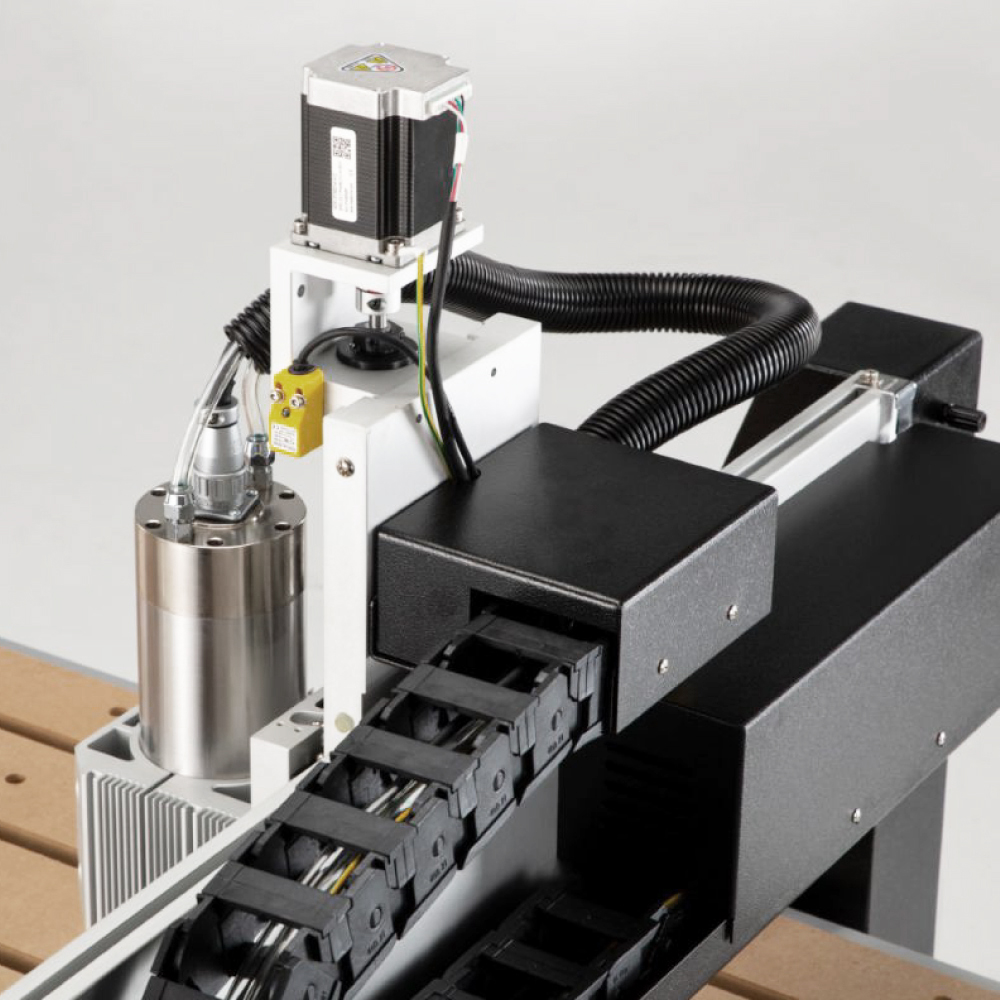

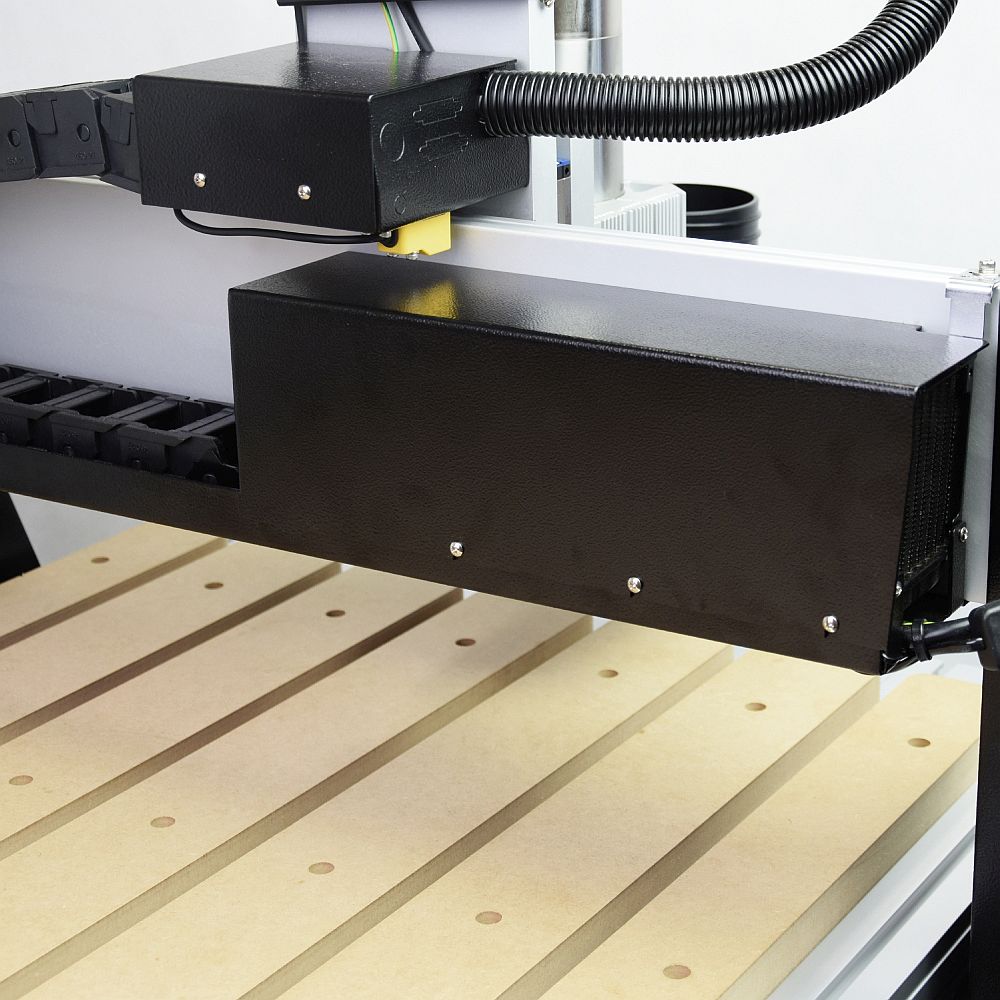

Alle kabler og kjøleslanger er beskyttet i fleksible kabelkjeder for økt driftssikkerhet.
Programvare og bruk
UCCNC-programvaren gir sanntidsvisning av bearbeidingen i både 2D og 3D, og lar deg styre alle maskinparametere, måle verktøyhøyde og overvåke fremdrift.
Prosjekter lages i CAD/CAM-programvare og eksporteres som G-kode, som enkelt importeres i UCCNC. For full utnyttelse av arbeidsområdet anbefales VCarve Pro, mens VCarve Desktop har begrenset arbeidsflate.
Tekniske data
• Spindel: 2200 W (230V), væskekjølt
• Spindelhastighet: 0 – 24 000 o/min

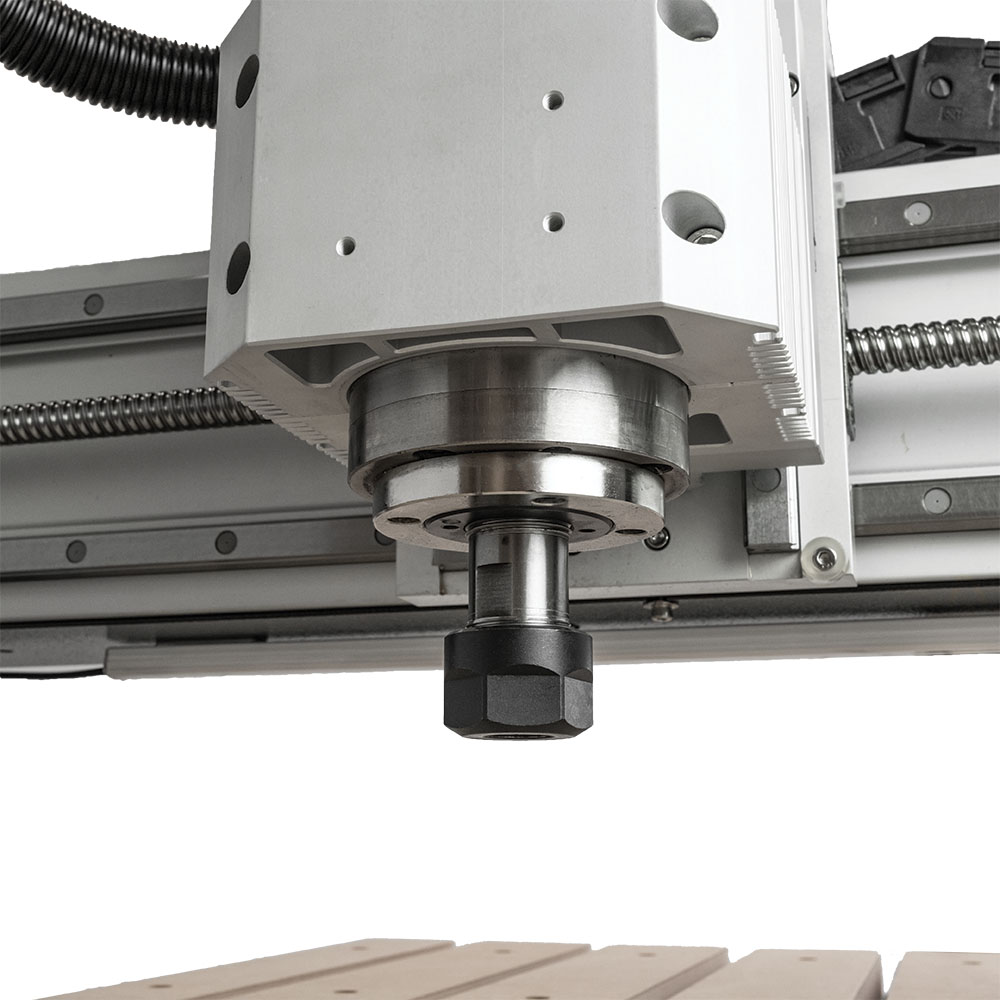

• Spennhylse: ER20 (1–13 mm)
• Maks hastighet X/Y: 6000 mm/min
• Maks hastighet Z: 2000 mm/min
• Arbeidsområde: 610 x 1220 x 150 mm
• Støvavsug: 100 mm tilkobling
• Maskinstørrelse: 1650 x 950 x 770 mm
• Vekt: 150 kg
Minimum systemkrav
• Prosessor: 2 GHz
• RAM: 4 GB
• Lagring: 16 GB
• Operativsystem: Windows 7/8/10/11
• Tilkobling: USB-A og Ethernet
Leveres med
• CNC-maskin A24 med styreboks
• 2 stk ER20 spennhylser (8 mm og 12 mm)
• Støvhette (dust shoe)
• 2 stk fastnøkler til spindel
• Z-akse berøringssensor
• UCCNC lisens (ubegrenset)
• 4 stk festeklemmer
• Ethernet-kabel
• Fettpresse
