Schmalz VCBL-S1 120x120x32,7 TV-S – vakuumblokk for SCM / Morbidelli

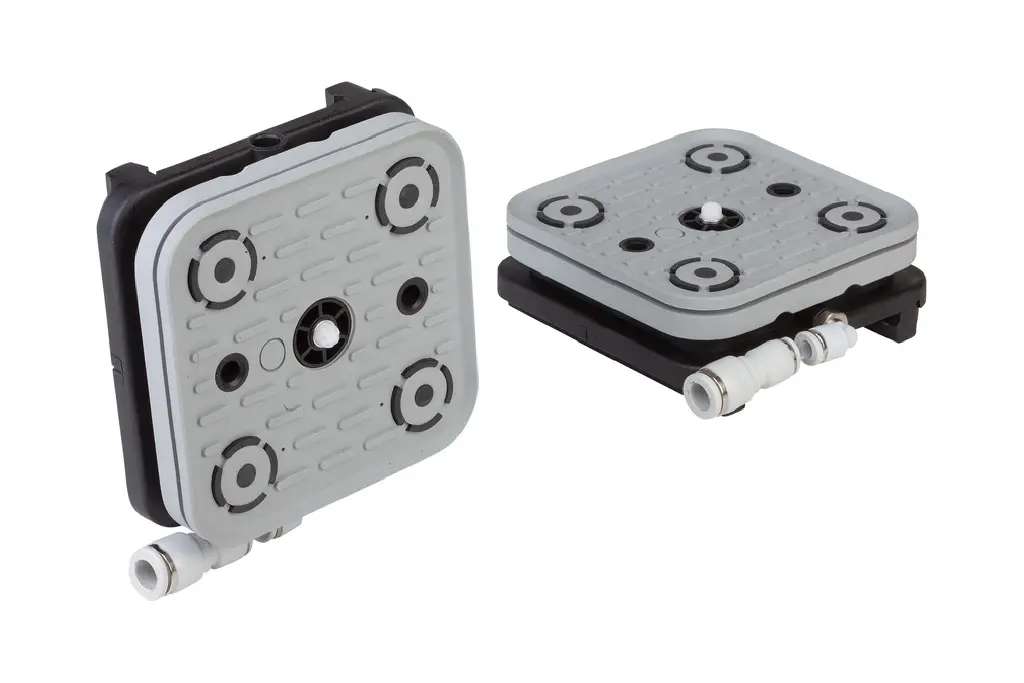

Schmalz VCBL-S1 120x120x32,7 TV-S, art.nr. 10.01.12.02386, er en vakuumblokk utviklet for konsollbord på SCM- og Morbidelli CNC-maskiner. Den inngår i Schmalz S1-systemet og er konstruert som en slangeløs vakuumoppspenning mot konsollen, samtidig som denne TV-S-versjonen også har touchventil og slangetilkobling.
Touchventilen gjør at vakuumblokken kan stå på maskinbordet også når den ikke er dekket av et arbeidsstykke. Systemet er utviklet som et kompatibelt alternativ til originale vakuumblokker for SCM/Morbidelli.
Fordeler
- For SCM / Morbidelli konsollbord – Type 1
- Vakuumflate på 120 x 120 mm
- Lav byggehøyde på 32,7 mm
- Integrert touchventil
- Slangetilkobling for vakuum
- Sikker oppspenning av plateemner under CNC-bearbeiding
- Utskiftbar øvre sugeplate og nedre tetningsramme
- Leveres komplett montert
- Original Schmalz vakuumblokk
Tekniske data
Produsent: Schmalz
Type: VCBL-S1 120x120x32.7 TV-S
Art.nr.: 10.01.12.02386
Bruksområde: SCM / Morbidelli konsollbord, Type 1
Lengde: 120 mm
Bredde: 120 mm
Høyde: 32,7 mm
Konsollsystem: S1, konsollbredde 72,5 mm
Tilleggsfunksjon: Touchventil + slangetilkobling
Vekt: ca. 0,39 kg
Oppbygning og reservedeler
Vakuumblokken leveres ferdig montert og består av en øvre VCSP-O sugeplate i elastomer, hoveddel i plast og nedre tetningsramme. Schmalz tilbyr blant annet øvre sugeplate, tetningsramme, touchventil og slitedelsett som reservedeler.
