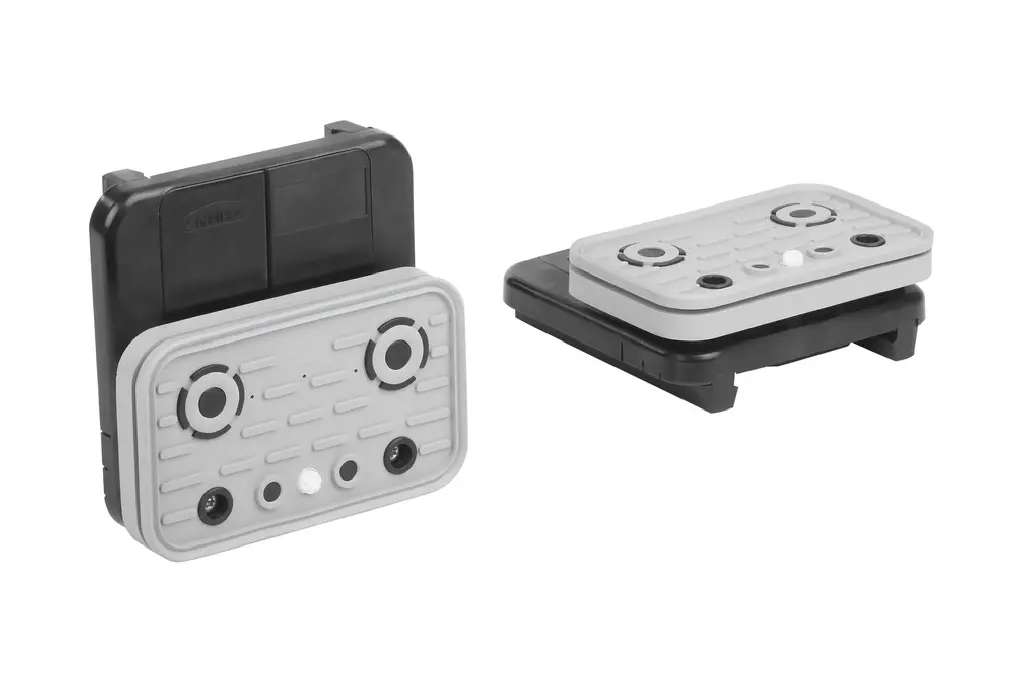

Schmalz VCBL-S1 125x75x32,7 TV – vakuumblokk for SCM / Morbidelli
Schmalz VCBL-S1 125x75x32,7 TV, art.nr. 10.01.12.02318, er en original Schmalz vakuumblokk utviklet for SCM/Morbidelli konsollbord – Type 1. Den brukes til sikker og stabil fastspenning av arbeidsstykker under CNC-bearbeiding.
Vakuumblokken har en sugeflate på 125 x 75 mm og en byggehøyde på 32,7 mm. Den er utstyrt med touchventil (TV), som aktiverer vakuumet når arbeidsstykket dekker vakuumblokken.
Fordeler
- For SCM / Morbidelli konsollbord – Type 1
- Sugeflate 125 x 75 mm
- Byggehøyde 32,7 mm
- Integrert touchventil (TV)
- Sikker oppspenning av plater og komponenter ved CNC-bearbeiding
- Utskiftbar øvre sugeplate
- Utskiftbar nedre tetningsramme
- Robust hoveddel i plast
- Leveres komplett montert
- Original Schmalz vakuumblokk
Tekniske data
Produsent: Schmalz
Type: VCBL-S1 125x75x32.7 TV
Art.nr.: 10.01.12.02318
Maskinsystem: SCM / Morbidelli – Type 1
Lengde: 125 mm
Bredde: 75 mm
Høyde: 32,7 mm
L2 / konsollmål: 72,5 mm
Funksjon: Touchventil (TV)
Vekt: ca. 0,45 kg
Oppbygning og reservedeler
VCBL-S1 leveres ferdig montert og består av øvre VCSP-O sugeplate i elastomer, hoveddel i plast og nedre tetningsramme. Schmalz tilbyr sugeplate, tetningsramme, touchventil og slitedelsett som reservedeler. For denne størrelsen oppgir Schmalz VCSP-O 125x75x16,5, art.nr. 10.01.12.00011, som øvre sugeplate.
