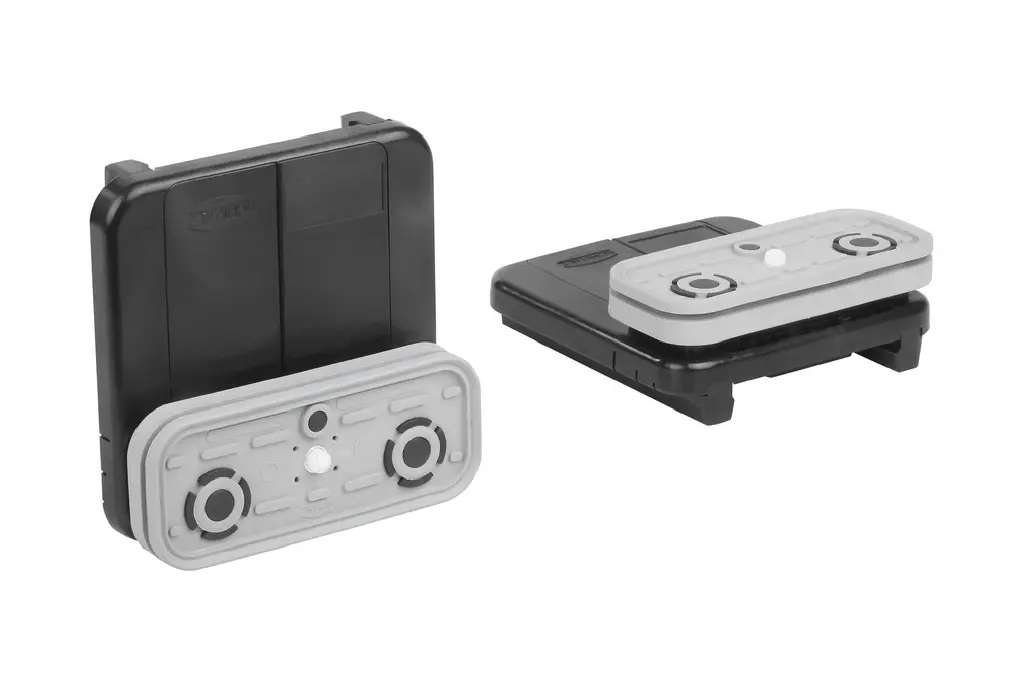

Schmalz VCBL-S1 120x50x32,7 TV – vakuumblokk for SCM / Morbidelli
Schmalz VCBL-S1 120x50x32,7 TV, art.nr. 10.01.12.02319, er en kompakt vakuumblokk for SCM/Morbidelli konsollbord – Type 1. Den er spesielt godt egnet når det skal spennes opp smalere arbeidsstykker, der en større vakuumblokk ikke får plass.
Vakuumblokken har en sugeflate på 120 x 50 mm og en byggehøyde på 32,7 mm. Den integrerte touchventilen (TV) aktiverer vakuumet når arbeidsstykket dekker vakuumblokken.
Fordeler
- For SCM / Morbidelli konsollbord – Type 1
- Kompakt sugeflate på 120 x 50 mm
- Velegnet for smale og mindre arbeidsstykker
- Byggehøyde 32,7 mm
- Integrert touchventil (TV)
- Sikker oppspenning under CNC-bearbeiding
- Utskiftbar øvre sugeplate og nedre tetningsramme
- Robust hoveddel i plast
- Leveres komplett montert
- Original Schmalz vakuumblokk
Tekniske data
Produsent: Schmalz
Type: VCBL-S1 120x50x32.7 TV
Art.nr.: 10.01.12.02319
Maskinsystem: SCM / Morbidelli – Type 1
Lengde: 120 mm
Bredde: 50 mm
Høyde: 32,7 mm
L2 / konsollmål: 72,5 mm
H2: 20 mm
Funksjon: Touchventil (TV)
Vekt: ca. 0,31 kg
Oppbygning og reservedeler
VCBL-S1 leveres ferdig montert og består av en øvre VCSP-O sugeplate i elastomer, hoveddel i plast og nedre tetningsramme. Schmalz tilbyr blant annet øvre sugeplate, tetningsramme, touchventil og slitedelsett som reservedeler.
