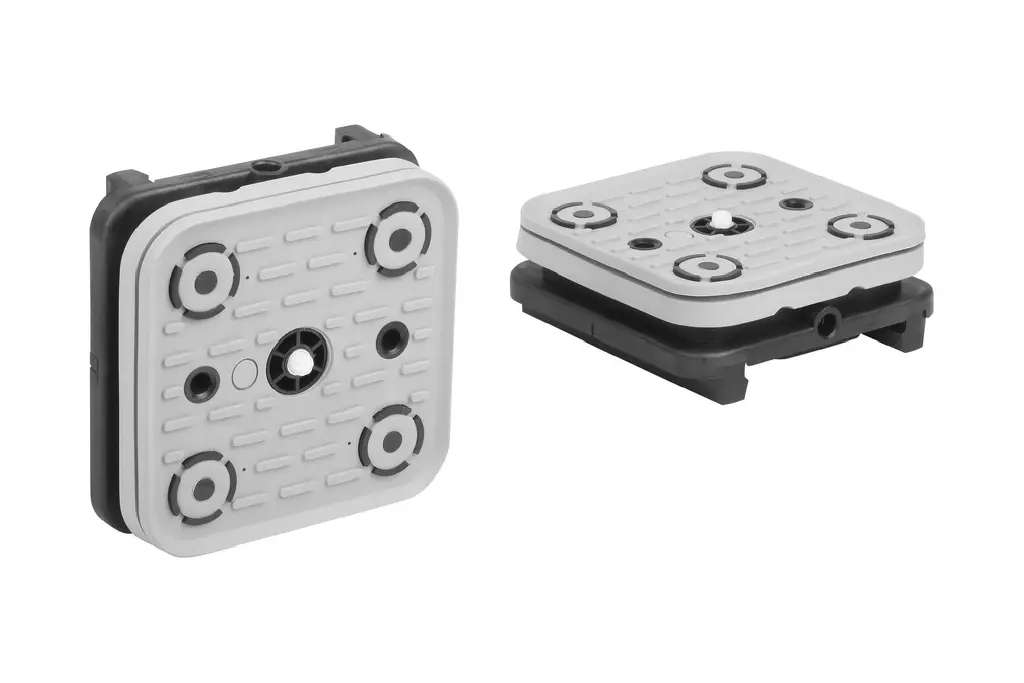

Schmalz VCBL-S1 120x120x32,7 TV – vakuumblokk for SCM / Morbidelli
Schmalz VCBL-S1 120x120x32,7 TV, art.nr. 10.01.12.02317, er en vakuumblokk utviklet for SCM/Morbidelli konsollbord – Type 1. Den brukes til sikker oppspenning av plateemner og komponenter under CNC-bearbeiding.
Vakuumblokken har en sugeflate på 120 x 120 mm og en byggehøyde på 32,7 mm. Den er utstyrt med touchventil (TV), som aktiverer vakuumet når arbeidsstykket plasseres over vakuumblokken. Dette gjør det mulig å ha flere vakuumblokker plassert på konsollene uten at alle nødvendigvis må være dekket av arbeidsstykket.
Fordeler
- Utviklet for SCM / Morbidelli konsollbord, Type 1
- Sugeflate 120 x 120 mm
- Lav byggehøyde på 32,7 mm
- Integrert touchventil (TV)
- Sikker og stabil oppspenning under CNC-bearbeiding
- Utskiftbar øvre sugeplate
- Utskiftbar nedre tetningsramme
- Robust hoveddel i plast
- Leveres ferdig montert
- Original Schmalz vakuumblokk
Tekniske data
Produsent: Schmalz
Type: VCBL-S1 120x120x32.7 TV
Art.nr.: 10.01.12.02317
Maskinsystem: SCM / Morbidelli – Type 1
Lengde: 120 mm
Bredde: 120 mm
Høyde: 32,7 mm
L2 / konsollmål: 72,5 mm
Tilleggsfunksjon: Touchventil (TV)
Vekt: ca. 0,36 kg
Oppbygning og reservedeler
VCBL-S1 leveres komplett montert og består av øvre VCSP-O sugeplate i elastomer, hoveddel i plast og nedre tetningsramme. Øvre sugeplate, nedre tetningsramme og touchventil er tilgjengelige som reservedeler.
